Viessmann Paket mit Vitocaldens 222-F Gasbrennwert-Hybrid-Kompaktgerät
Leider kann es derzeit bei einigen Viessmann Wärmepumpenmodellen ab Werk zu Lieferverzögerungen kommen.
Wir informieren Sie gerne über die tagesaktuelle Verfügbarkeit der gewünschten Wärmepumpe.
Bestehend aus:
– Hybrid-Kompaktgerät Vitocaldens 222-F mit Vitotronic 200 für witterungsgeführten Betrieb
– –
– Vitocell 100-E Typ SVW
– Anschluss-Set für Aufputzinstallation nach links oder rechts
– Ausdehnungsgefäß, 35 Liter Inhalt
– Kappenventil R 3/4
Vitocaldens 222-F
Typ: HAWB-M 222.A29
Modulierendes Hybrid-Kompaktgerät in Split-Bauweise, bestehend aus Außen- und Inneneinheit.

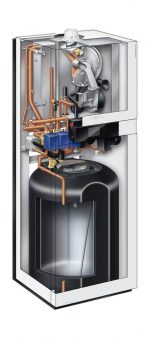

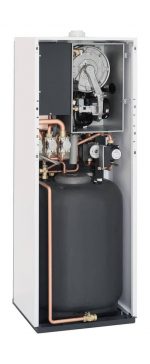

Inneneinheit mit Gas-Brennwertmodul bestehend aus Inox-Radial-Heizfläche und integrierter geschlossener Brennkammer aus Edelstahl, mit modulierendem Matrix-Zylinderbrenner komplett mit drehzahlgeregeltem Gebläse, Lambda Pro Control Verbrennungsregelung, Gasarmatur, Ionisations-Flammenüberwachung und elektrischer Hochspannungszündung. Für Erd- und Flüssiggas nach EN 437 geprüft und zugelassen. Integrierte Hydraulikeinheit zur Realisierung von monovalenter, bivalent-paralleler und bivalent-alternativer Betriebsweise. Mit drehzahlgeregelter Hocheffizienz-Heizkreispumpe, Plattenwärmetauscher zur Nachladung des Trinkwasser-Ladespeichers. Manometer und automatischer Entlüfter. Komplett verrohrter Trinkwasser-Ladespeicher aus Stahl mit Ceraprotect- Emaillierung und Magnesiumanode, wärmegedämmt mit PU-Schaum. Mit angebauter Kesselverkleidung aus Stahlblech, Farbe weiß, wandstehende Ausführung.
Außeneinheit mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Mit Geräusch- und schwingungsarmem Inverter-Verdichter für eine max. Vorlauftemperatur der Wärmepumpe von 50 °C bei einer Außentemperatur von -20 °C. Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator.
Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung.
Kältekreis mit Kältemittel R410 A gefüllt. Edelstahl-Plattenwärmetauscher zur Wärmeabgabe an das Heizsystem. Energieeffiziente Abtauung über Kreislaufumkehr. Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen müssen bauseits hergestellt werden.
Mit witterungsgeführter, digitaler Hybridregelung Vitotronic 200 Typ WO1C eingebaut in der Inneneinheit. Für den Betrieb mit gleitend abgesenkter Temperatur für Wärmepumpe und Gas-Brennwertmodul mit modulierendem Matrix-Zylinderbrenner. Mit Bivalenzpunktadaption zur optimalen Regelung des Hybrid-Kompaktgeräts nach ökologischen oder ökonomischen Gesichtspunkten. Für Anlagen mit einem Heizkreis ohne Mischer und/oder – in Verbindung mit Erweiterungssatz (optionales Zubehör) – einem Heizkreis mit Mischer sowie Regelung eines Wohnungslüftungsgeräts Vitovent 300-F.
Mit Speichertemperaturregelung für einen Warmwasserspeicher. Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar.
Mit Außentemperatursensor sowie Vor- und Rücklauftemperatursensor für Sekundärkreis der Wärmepumpe im Lieferumfang. Mit integrierter Eigenverbrauchsoptimierung für Strom aus PV-Anlagen – in Verbindung mit Energiezähler (optionales Zubehör).
Die Vitotronic 200 enthält:
Anlagenschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil.
Einfache Bedienung mittels grafischem Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe. Möglichkeiten zu Einstellungen für Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie zur Abfrage von Temperaturen. Mit bedarfsabhängiger Heizkreispumpenabschaltung sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
Fernbedienung ist mit Vitotrol App und Vitocom 100 Typ LAN1 (optionales Zubehör) über DSL/Internet möglich.
Kommunikationsmodul LON bereits vorinstalliert. Für die externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal und Schwimmbadbeheizung ist eine Funktionserweiterung der Regelung mit der externen Erweiterung EA1 (optionales Zubehör) erforderlich.
Vitocell 100-E
Heizwasser-Pufferspeicher für den Einsatz in Heizungsanlagen mit Wärmepumpen. Allseitiger Wärmedämmung aus 100 mm PUR-Weichschaum, kunststoffbeschichtet. Mit 4 eingeschweißten Tauchhülsen, Thermometer und Stellfüße.
Technische Daten Hybrid-Kompaktgerät
Typ: HAWB-M 222.A29
Leistungsdaten Wärmepumpenmodul (Messungen in Anlehnung an EN 14511)
– Nenn-Wärmeleistung bei A2/W35: 7,7 kW
– Elektrische Leistungsaufnahme bei A2/W35: 2,2 kW
– Leistungszahl (COP) bei A2/W35: 3,5
– Nenn-Wärmeleistung bei A-7/W35: 8,7 kW
– Elektrische Leistungsaufnahme bei A-7/W35: 3,46 kW
– Leistungszahl (COP) bei A-7/W35: 2,55
– Wärmeleistungsbereich (Leistungsregelung) bei A2/W35: 4,4 bis 9,9 kW
Leistungsdaten Gas-Brennwertmodul
– Nenn-Wärmeleistung bei 50/30 °C: 3,2 – 19 kW
– Nenn-Wärmeleistung bei 80/60 °C: 2,9 – 17,2 kW
– Trinkwasserleistung: 17,2 kW
– Normnutzungsgrad Hs bis: 98 %
– Normnutzungsgrad Hi bis: 109 %
Technische Daten Außeneinheit:
– Kältemittelfüllmenge: 2,95 kg
– Nennspannung (1/N/PE/50 Hz): 230 V
– Anlaufstrom Verdichter (max.): 10 A
– Absicherung Verdichter: B 20 A
– Ventilatorleistung: 130 Watt
– Länge: 340 mm
– Breite: 975 mm
– Höhe: 1255 mm
– Gewicht: 110 kg
Bewerteter Schall-Leistungs-Summenpegel im Nominalbetriebspunkt
– Schall-Leistungs-Summenpegel A7/W35: 62 dB(A)
Technische Angaben Inneneinheit:
– Länge: 595 mm
– Breite: 600 mm
– Höhe: 1625 mm
– Gewicht: 148 kg
– Speicherinhalt: 130 Liter
– Nennspannung (1/NPE/50Hz): 230 V
– Heizwasser-Volumenstrom (min.): 1020 l/h
– Max. externer Druckverlust (RFH) bei min. Heizwasser-Volumenstrom: 440 mbar
– Zul. Betriebsdruck Heizwasser: 3 bar
– Zul. Betriebsdruck Trinkwasser: 10 bar
Elektrische Leistungsaufnahme der integrierten Umwälzpumpen:
– Heizkreis (sekundär): 3 – 140 Watt
Gemeinsame technische Daten
– Max. Heizwasser-Vorlauftemperatur: 81 °C
Abgasanschluss: 60 mm
Zuluftanschluss: 100 mm
Abmessung Flüssigkeitsleitung: 10 mm
Abmessung Heißgasleitung: 16 mm
Technische Daten Speicher:
– Speicherinhalt: 200 Liter
– Vorlauftemperatur bis: 110 °C
– Betriebsdruck bis: 3 bar
– Länge: 581 mm
– Breite: 640 mm
– Höhe: 1409 mm
– Gewicht: 80 mm
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
Kombiheizgerät Wärmepumpe:
Niedertemperaturanwendung bei durchschnittlichen Klimaverhältnissen:
– Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A++
– Jahreszeitbedingte Raumheizungs-Energieeffizienz: 159 %
– Wärmenennleistung: 9,62 kW
– Jährlicher Energieverbrauch: 4920 kWh
Mitteltemperaturanwendung bei durchschnittlichen Klimaverhältnissen:
– Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse: A+
– Jahreszeitbedingte Raumheizungs-Energieeffizienz: 118 %
– Wärmenennleistung: 9,42 kW
– Jährlicher Energieverbrauch: 6456 kWh
Niedertemperaturanwendung bei kälteren Klimaverhältnissen:
– Jahreszeitbedingte Raumheizungs-Energieeffizienz: 136 %
– Wärmenennleistung: 14,77 kW
– Jährlicher Energieverbrauch: 10478 kWh
Mitteltemperaturanwendung bei kälteren Klimaverhältnissen:
– Jahreszeitbedingte Raumheizungs-Energieeffizienz: 111 %
– Wärmenennleistung: 13,7 kW
– Jährlicher Energieverbrauch: 11845 kWh
Niedertemperaturanwendung bei wärmeren Klimaverhältnissen:
– Jahreszeitbedingte Raumheizungs-Energieeffizienz: 249 %
– Wärmenennleistung: 5,17 kW
– Jährlicher Energieverbrauch: 1095 kWh
Mitteltemperaturanwendung bei wärmeren Klimaverhältnissen:
– Jahreszeitbedingte Raumheizungs-Energieeffizienz: 189 %
– Wärmenennleistung: 5,22 kW
– Jährlicher Energieverbrauch: 1454 kWh
Schallleistungspegel:
– Schallleistungspegel Außen: 60 dB
– Schallleistungspegel Innen: 41 dB
Warmwasserbereitung:
– Energieeffizienzklasse: A
– Energieeffizienz: 75 %
– Zapfprofil: L
– Bezugsenergie (Qref): 11.655 kWh
– Jahresstromverbrauch: 1430 kWh
Temperaturregler:
– Temperaturregler Klasse: II
– Beitrag Raumheizungs-Energieeffizienz: 2 %
Heizwasser-Pufferspeicher:
– Energieeffizienzklasse: B
– Warmhalteverluste: 61 Watt
– Inhalt: 200 Liter
Energieeffizienz Verbund (Trinkwassererwärmung): 75 %
Energieeffizienz Verbund (Heizung): 120 %
Energieeffizienzklasse Verbund (Trinkwassererwärmung): A
Energieeffizienzklasse Verbund (Heizung): A+
