Viessmann Solaranlage
Bestehend aus:
– Flachkollektoren Vitosol 200-FM
– Heizwasser-Pufferspeicher mit Trinkwassererwärmumg
– Solar-Divicon Typ PS10, mit Hocheffizienz-Umwälzpumpe, Luftabscheider und Befüllventile zum Anbau an den Heizwasser-Pufferspeicher
– Solarregelung Vitosolic 200
– Solar-Ausdehnungsgefäß
– Wärmeträgermedium (50 Liter)
– Temperatursensor
– 3-Wege-Umschaltventil
Anzahl Kollektoren: 4
Flachkollektoren-Typ: SV2F
Heizwasser-Pufferspeicher: Vitocell 360-M Typ: SVSB
Vitosol 200-FM Typ SV2F Flachkollektor (senkrecht) zur Nutzung von Solarenergie.

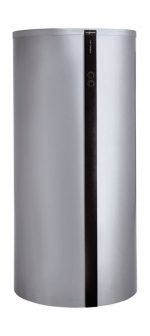

Vitocell 360-M
Multivalenter Heizwasser-Pufferspeicher aus Stahl, mit integriertem Edelstahl-Wellrohr zur Trinkwassererwärmung im Durchflussprinzip.
Technische Daten Einzelkollektor:
– Bruttofläche: 2,51 m²
– Absorberfläche: 2,32 m²
– Aperturflächefläche: 2,33 m²
– Breite: 1056 mm
– Höhe: 2380 mm
– Tiefe: 90 mm
– Gewicht: 41 kg
Technische Daten Speicher:
– Speicherinhalt: 750 Liter
– Inhalt Heizwasser: 708 Liter
– Inhalt Trinkwasser: 30 Liter
– Inhalt Wärmetauscher Solar: 12 Liter
– Länge: 1064 mm
– Breite: 1119 mm
– Höhe: 1900 mm
– Gewicht: 208 kg
Inhalt Ausdehnungsgefäß: 40 Liter
Gesamt-Bruttofläche: 10,04 m²
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
Sonnenkollektor:
– Aperturfläche: 2,33 m²
– Kollektorwirkungsgrad: 63 %
– Kollektorwirkungsgrad (optisch): 80 %
– Linearer Wärmedurchgangskoeffizient: 3,42 Watt/(m²K)
– Quadratischer Wärmedurchgangskoeffizient: 0,02 Watt/(m²K²)
– Winkelkorrekturfaktor: 0,91
Heizwasser-Pufferspeicher:
– Warmhalteverluste: 93,8 Watt
– Inhalt: 750 Liter
Solarkreis-Verteilung:
– Leistungsaufnahme im Bereitschaftszustand: 0,8 Watt
– Leistungsaufnahme: 45 Watt
