Viessmann Solaranlage
Bestehend aus:
– Flachkollektoren Vitosol 200-FM
– Heizwasser-Pufferspeicher
– Frischwasser-Modul Vitotrans 353 zum Anbau an den Heizwasser-Pufferspeicher
– Solar-Divicon Typ PS10, mit Hocheffizienz-Umwälzpumpe, Luftabscheider, Befüllventile und Solarregelungsmodul zum Anbau an den Heizwasser-Pufferspeicher
– Solar-Ausdehnungsgefäß
– Wärmeträgermedium (50 Liter)
– Temperatursensor (2 Stück)
– Verteiler für solare Heizungsunterstützung
Anzahl Kollektoren: 6
Flachkollektor-Typ: SV2F
Heizwasser-Pufferspeicher: Vitocell 140-E Typ: SEIC
Vitotrans 353 Typ: PZS
Vitosol 200-FM Typ SV2F Flachkollektor (senkrecht) zur Nutzung von Solarenergie.

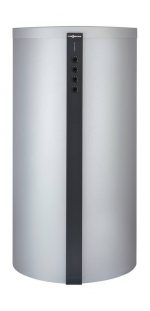

Vitocell 140-E

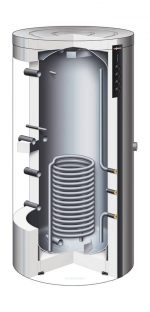

Heizwasser-Pufferspeicher mit eingebauter Heizwendel zum Anschluss an Sonnenkollektoren. Anschluss für Einbau eines Elektro-Heizeinsatzes.
Vitotrans 353 Frischwasser-Modul für die komfortable und hygienische Trinkwassererwärmung nach dem Durchlauferhitzer-Prinzip. Komplett vorgefertigte, kompakte Station zur Speichermontage mit Zirkulationspumpe.
Technische Daten Einzelkollektor:
– Bruttofläche: 2,51 m²
– Absorberfläche: 2,32 m²
– Aperturflächefläche: 2,33 m²
– Breite: 1056 mm
– Höhe: 2380 mm
– Tiefe: 90 mm
– Gewicht: 41 kg
Technische Daten Speicher:
– Speicherinhalt: 950 Liter
– Inhalt Heizwasser: 738 Liter
– Inhalt Wärmetauscher Solar: 12 Liter
– Länge: 1064 mm
– Breite: 1119 mm
– Höhe: 2200 mm
– Gewicht: 182 kg
– Zapfleistung Vitotrans 353 bis: 25 l/min
Inhalt Ausdehnungsgefäß: 50 Liter
Gesamt-Bruttofläche: 15,06 m²
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label):
Sonnenkollektor:
– Aperturfläche: 2,33 m²
– Kollektorwirkungsgrad: 63 %
– Kollektorwirkungsgrad (optisch): 80 %
– Linearer Wärmedurchgangskoeffizient: 3,42 Watt/(m²K)
– Quadratischer Wärmedurchgangskoeffizient: 0,02 Watt/(m²K²)
– Winkelkorrekturfaktor: 0,91
Heizwasser-Pufferspeicher:
– Warmhalteverluste: 102,1 Watt
– Inhalt: 950 Liter
Solarkreis-Verteilung:
– Leistungsaufnahme im Bereitschaftszustand: 0,8 Watt
– Leistungsaufnahme: 45 Watt
